Os fabricantes veem uma ligação direta entre molde de grafite design e a eficiência da produção de substrato de safira LED.
- Os recursos aprimorados do molde de grafite aumentam a velocidade de produção.
- Um melhor design do molde aumenta a qualidade do substrato e reduz os custos operacionais.
Principais conclusões
- Escolhendo materiais de grafite de alta qualidade com boas propriedades térmicas melhora o fluxo de calor, aumenta a qualidade do substrato e reduz defeitos.
- Moldes precisos e superfícies lisas ajudam a produzir substratos de safira uniformes, aumentando o rendimento e reduzindo o desperdício.
- O gerenciamento térmico eficaz no projeto de moldes acelera a produção, reduz o uso de energia e oferece suporte a resultados consistentes e de alta qualidade.
Principais métricas de eficiência na produção de substrato de safira LED
Taxa de rendimento e defeito

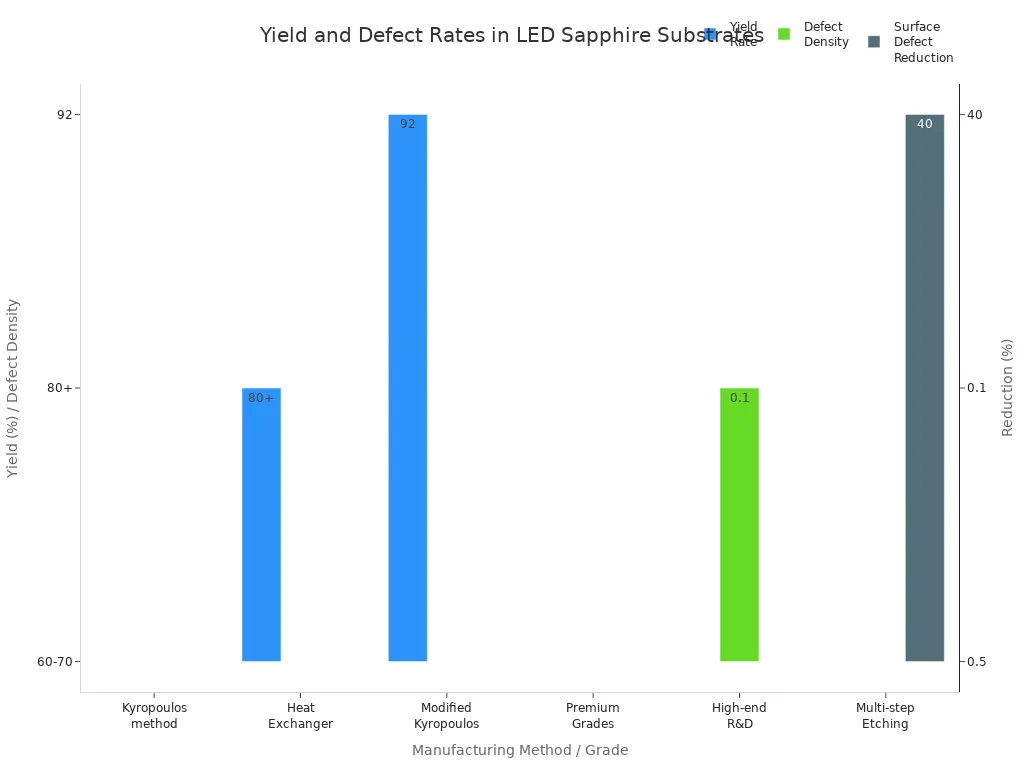

A taxa de rendimento e defeitos servem como indicadores primários de eficiência de produção na fabricação de substratos de safira LED. Alto rendimento significa mais substratos utilizáveis por lote, enquanto uma baixa taxa de defeitos garante melhor qualidade do produto. Os fabricantes frequentemente comparam diferentes métodos de crescimento de cristais para otimizar essas métricas. Por exemplo, o método Kyropoulos normalmente atinge uma taxa de rendimento entre 60% e 70%. O método do trocador de calor, popular no Japão e na Coreia do Sul, pode elevar os rendimentos acima de 80%. Alguns fabricantes chineses avançados relatam rendimentos de até 92% usando técnicas modificadas de Kyropoulos. A densidade de defeitos também varia, com classes premium visando menos de 0,5 defeitos por centímetro quadrado. Linhas de pesquisa e desenvolvimento de ponta podem atingir taxas ainda mais baixas, às vezes abaixo de 0,1 defeito por centímetro quadrado.
| Parâmetro | Valor/Intervalo | Notas/Detalhes da Fonte |
|---|---|---|
| Taxa de rendimento (método Kyropoulos) | 60-70% | Rendimento típico do método KY, amplamente utilizado na China |
| Taxa de rendimento (método do trocador de calor) | Acima de 80% | Usado por fabricantes japoneses e sul-coreanos |
| Rendimento de Kyropoulos modificado | Até 92% | Relatado por fabricantes chineses emergentes |
| Densidade de defeitos (classes premium) | Abaixo de 0,5 defeitos/cm² | Alvo para substratos de safira premium |
| Densidade de defeitos (P&D de ponta) | Abaixo de 0,1 defeitos/cm² | Alcançado por técnicas avançadas de inspeção |
| Redução de defeitos superficiais | Redução de até 40% | Alcançado por meio de gravação a seco em várias etapas e inspeção orientada por IA |
Tempo de ciclo e rendimento
O tempo de ciclo mede quanto tempo leva cada etapa da produção, afetando diretamente o rendimento. Na produção de substrato de safira LED, a gravação a seco normalmente requer de 30 a 60 minutos por wafer de 2 polegadas. A taxa de gravação varia de 50 a 200 nanômetros por minuto. As etapas da metrologia, como a microscopia de força atômica (AFM), levam vários minutos por local de medição, enquanto a microscopia óptica 3D pode concluir as medições em apenas alguns segundos. Processos mais rápidos de medição e gravação permitem que os fabricantes aumentem o rendimento e reduzam gargalos.
| Etapa do processo | Descrição | Intervalo de tempo/taxa |
|---|---|---|
| Gravura a Seco | Gravura anisotrópica de substrato de safira usando plasma à base de flúor e energia de micro-ondas. | 30 a 60 minutos por wafer de 2 polegadas |
| Taxa de gravação | Velocidade de remoção de material durante o ataque a seco. | 50 a 200 nanômetros por minuto |
| Microscopia de Força Atômica (AFM) | Mede estruturas PSS em locais discretos. | Vários minutos por site |
| Microscopia Óptica 3D | Usa interferometria de luz branca para medição de superfície 3D. | Alguns segundos por site |
Consumo e custo de energia
O consumo e o custo de energia continuam a ser críticos para os fabricantes que procuram vantagem competitiva. Eficiente projeto de molde de grafite reduz a energia necessária para os ciclos de aquecimento e resfriamento. Taxas de defeitos mais baixas e rendimentos mais elevados minimizam o desperdício de materiais e o retrabalho, o que reduz ainda mais os custos. Ao otimizar os tempos de ciclo e o rendimento, as empresas podem produzir mais substratos com os mesmos recursos, melhorando a rentabilidade geral. A atenção cuidadosa a essas métricas garante uma produção sustentável e econômica de substrato de safira LED.
Fatores de projeto de molde de grafite que afetam a eficiência da produção
Propriedades do material do molde de grafite
A escolha do material do molde de grafite desempenha um papel decisivo na eficiência e qualidade da produção de substrato de safira LED. Os fabricantes priorizam diversas propriedades críticas ao selecionar materiais de grafite:
- A alta condutividade térmica em materiais semelhantes ao grafite, como o grafeno e o óxido de grafeno reduzido (rGO), melhora a propagação do calor e reduz a resistência do limite térmico na interface GaN/safira. Essa melhoria leva a um melhor desempenho do LED e maior vida útil do dispositivo.
- Os substratos de safira têm uma condutividade térmica relativamente baixa, o que limita a dissipação de calor. A incorporação de uma fina camada rGO entre GaN e safira atua como um dissipador de calor, melhorando o fluxo lateral de calor.
- A camada tampão rGO pode reduzir a resistência do limite térmico em cerca de uma ordem de grandeza, facilitando uma transferência de calor mais eficiente.
- A qualidade aprimorada do cristal GaN em buffers rGO melhora ainda mais o gerenciamento térmico, reduzindo defeitos e recombinação não radiativa.
- As camadas tampão à base de grafite suportam o crescimento lateral epitaxial de GaN de alta qualidade, mantendo propriedades elétricas e ópticas superiores enquanto melhoram a dissipação de calor.
A pureza, a densidade e o tamanho do grão da grafite também influenciam o desempenho do molde. Um nível de pureza de 99,9% ou superior garante estabilidade química, essencial para a produção de substratos de alta qualidade. Valores de densidade entre 1,65 e 1,95 g/cm³ afetam a resistência mecânica e as propriedades térmicas do molde de grafite, impactando tanto a durabilidade quanto a eficiência da transferência de calor. O tamanho do grão, variando de 0,045 a 4 mm, determina a usinabilidade, o acabamento superficial e a resistência mecânica. A porosidade fina e uma estrutura densa contribuem para uma excelente resistência e superfícies lisas, enquanto a baixa expansão térmica e a alta condutividade térmica reduzem o risco de fissuras e melhoram a distribuição de calor. Esses fatores permitem que empresas como a Ningbo VET Energy Technology Co., Ltd personalizem moldes de grafite para requisitos industriais específicos, garantindo ótima qualidade do substrato e eficiência de produção.
Geometria e precisão do molde de grafite
A geometria e a precisão de um molde de grafite afetam diretamente a precisão dimensional e a consistência dos substratos de safira LED. A geometria precisa do molde garante o crescimento uniforme do cristal e minimiza o risco de defeitos como empenamento ou espessura irregular. Os fabricantes utilizam técnicas avançadas de usinagem para obter tolerâncias rígidas e formatos complexos, necessários para a produção de substratos que atendam aos rígidos padrões da indústria.
Um molde de grafite bem projetado com dimensões precisas suporta ciclos de produção repetíveis e reduz a necessidade de pós-processamento. Essa precisão leva a rendimentos mais elevados e taxas de defeitos mais baixas. Empresas como a Ningbo VET Energy Technology Co., Ltd investem em equipamentos de última geração para manter altos níveis de precisão do molde, o que se traduz em melhor qualidade do substrato e maior eficiência de fabricação.
Acabamento e revestimento de superfície do molde de grafite
Acabamento de superfície e revestimento as escolhas para moldes de grafite desempenham um papel crucial na liberação do substrato, nas taxas de defeitos e na vida útil do molde.
- Os agentes desmoldantes, incluindo os à base de grafite, atuam como lubrificantes ou barreiras para evitar a adesão entre o molde e o substrato, facilitando a liberação do substrato.
- Existem agentes desmoldantes não permanentes e semipermanentes; os revestimentos semipermanentes formam camadas duráveis que melhoram a qualidade e a consistência da superfície, reduzindo as taxas de defeitos.
- A seleção adequada de agentes desmoldantes aumenta a produtividade, reduz defeitos e prolonga a vida útil do molde, minimizando a aderência e o desgaste.
- A compatibilidade com a temperatura operacional e o ambiente químico é essencial para evitar falhas nos agentes desmoldantes, o que poderia aumentar os defeitos ou reduzir a vida útil do molde.
- A grafite é um material desmoldante comum, facilitando a liberação do substrato e melhorando potencialmente as taxas de defeitos e a longevidade do molde.
- Os desmoldantes melhoram a qualidade da superfície e reduzem defeitos, evitando a adesão do material e permitindo uma separação limpa.
Revestimentos como carbono tipo diamante (DLC) podem melhorar ainda mais a dureza e a resistência ao desgaste. O pré-tratamento de superfície, como nitretação a plasma e repolimento, melhora a adesão do revestimento e o comportamento ao desgaste. Essas medidas ajudam a manter o desempenho do molde e prolongar a vida útil, o que é vital para a produção de alto volume de substratos de safira LED.
Recursos de gerenciamento térmico de molde de grafite
Os recursos de gerenciamento térmico no projeto de moldes de grafite são essenciais para manter a estabilidade do processo e a qualidade do substrato. A alta condutividade térmica no material do molde garante uma distribuição de calor rápida e uniforme durante o crescimento do cristal e os ciclos de resfriamento. Esta propriedade minimiza gradientes térmicos, que podem causar tensões e defeitos no substrato de safira.
Os engenheiros geralmente incorporam recursos como canais de resfriamento otimizados ou dissipadores de calor no projeto do molde de grafite. Essas adições ajudam a controlar as flutuações de temperatura e a melhorar a eficiência geral do processo. Ao gerenciar o fluxo de calor de forma eficaz, os fabricantes reduzem os tempos de ciclo e o consumo de energia, levando a economias de custos e maior rendimento. Ningbo VET Energy Technology Co., Ltd aproveita estratégias avançadas de gerenciamento térmico em suas soluções de molde de grafite, apoiando os clientes na obtenção de substratos de safira LED consistentes e de alta qualidade.
Os fabricantes alcançam alta eficiência na produção de substratos de safira LED, concentrando-se no design de moldes de grafite.
- Propriedades do material, geometria, acabamento superficial e gerenciamento térmico desempenham um papel vital.
- A inovação contínua na tecnologia de moldes de grafite ajuda as empresas a melhorar o rendimento, reduzir custos e manter uma vantagem competitiva.
Perguntas frequentes
Qual é o principal benefício do uso de grafite de alta pureza no projeto de moldes?
Grafite de alta pureza melhora a estabilidade química. Os fabricantes alcançam melhor qualidade de substrato e reduzem os riscos de contaminação durante a produção de substrato de safira LED.
Como a geometria do molde afeta o rendimento do substrato de safira LED?
A geometria precisa do molde garante o crescimento uniforme do cristal. Os fabricantes observam menos defeitos e maiores rendimentos quando os moldes mantêm tolerâncias dimensionais restritas.
Os revestimentos de superfície podem prolongar a vida útil do molde de grafite?
Sim. Revestimentos de superfície como o carbono semelhante ao diamante, aumentam a dureza e a resistência ao desgaste. Esses revestimentos ajudam os moldes a durar mais e a manter um desempenho consistente.
