O fim do escalonamento de SiC de 200 mm: quem define o teto de rendimento em 2026?







1. A realidade do mercado de 2026: o “imposto de entrada” da produção de 8 polegadas

De acordo com recente Relatórios da indústria TrendForce 2026 , a mudança estrutural para wafers de 8 polegadas está completa. No entanto, muitos Fabs estão atingindo uma “parede de rendimento” devido a defeitos nas bordas – geralmente causados ​​por deformação térmica microscópica do susceptor durante o ciclo rápido.

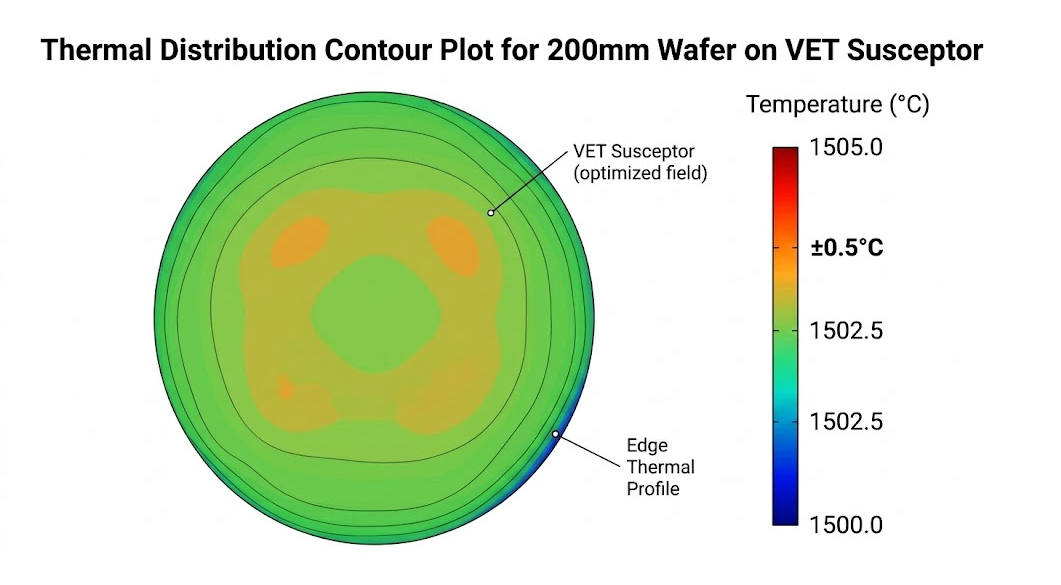

  • A visão do EFP: Enquanto os concorrentes falam em “redução de custos”, nós estamos resolvendo “limites físicos”. Nosso Susceptores de barril de grafite Epi não são meros consumíveis; eles são corretores dinâmicos térmicos . Garantimos uma uniformidade de temperatura de ±0,5ºC , atualmente a mais alta referência técnica pública em todo o mundo.

2. Crise energética e computação de IA: revestimento TaC como um “ativo de refúgio seguro””

Recente Análise de profundidade Fact.MR destaca que os prêmios para materiais eletrônicos aumentaram 5x devido à volatilidade da cadeia de abastecimento. Numa era de custos de electricidade disparados, o tempo de inactividade para manutenção é um “crime” contra a rentabilidade.

  • O subtexto: Por que as fábricas de nível 1 estão migrando para Revestimentos TaC (carboneto de tântalo) da VET ?

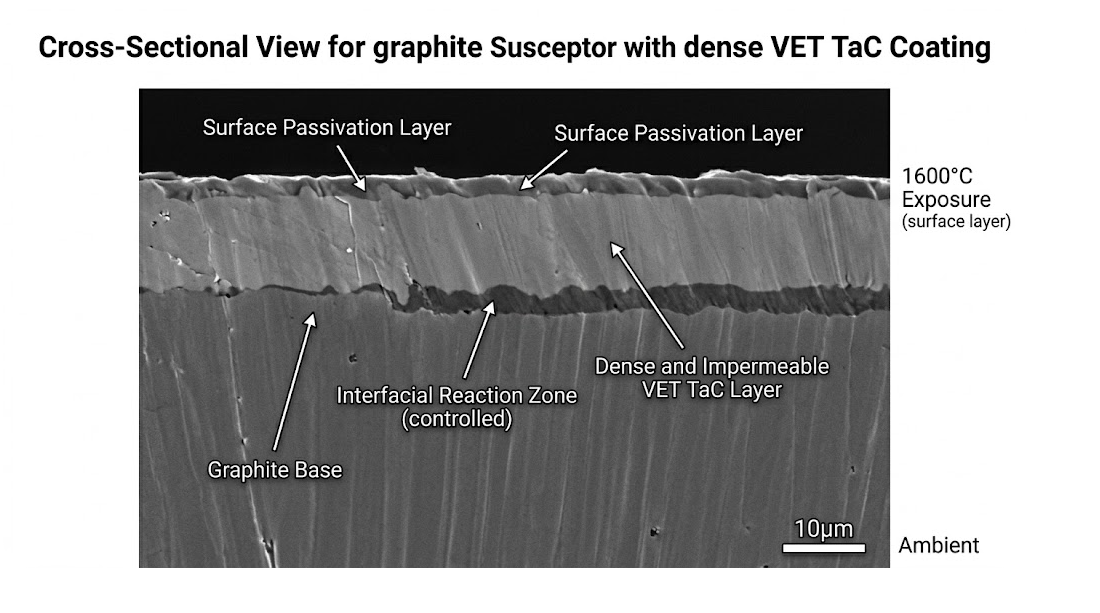

  • A dura evidência: Em temperaturas superiores 1600°C , nossos revestimentos TaC apresentam inércia química verificada por imec's (Centro Interuniversitário de Microeletrônica) roteiro de eletrônica de potência. Estendendo a vida útil dos consumíveis 3.2x significa que seus ganhos fabulosos Tempo de produção 15% mais eficaz anualmente. Em 2026, a longevidade é a produtividade máxima.

3. Resiliência Estrutural: O Monopólio Estratégico dos Compósitos 3D C/C

No APEC 2026 , embalagem de alta densidade e estabilidade térmica surgiram como os principais gargalos da indústria. O hardware tradicional de grafite está sendo eliminado das cadeias de fornecimento de chips de IA devido à fragilidade inerente.

  • O fosso VET: Nosso Carbono-Carbono 2,5D/3D (CFC) os componentes utilizam controle avançado de densidade de tecelagem 3D. Esta não é apenas uma troca de materiais; é uma salvaguarda estratégica para o tempo de atividade do equipamento. À medida que as cadeias de abastecimento globais enfrentam ventos contrários geopolíticos, os programas de EFP alta durabilidade, baixa perda soluções fornecem a âncora mais estável para parceiros globais.


Conclusão: Escolher o EFP é escolher o padrão da indústria de 2026

No cenário de semicondutores de 2026, todos os relatórios de teste do nosso centro de P&D em Ningbo serão sincronizados com benchmarks globais. Não competimos em preço; nós definimos os padrões. Energia EFP , somos especializados em Soluções de dimensionamento de SiC de 8 polegadas , com foco em uniformidade térmica e revestimentos TaC de alta pureza para atender às rigorosas exigências Eletrônica de potência de IA em 2026.
