Barco Wafer Contíguo

Oferta de engenharia VET Barco Wafer Contíguo base em SIC semicondutor e material cerâmico. O design especial da estrutura contínua do barco wafer garante que cada wafer esteja firmemente conectado sem lacunas, maximizando a utilização do espaço e melhorando a eficiência da produção. Furos de posicionamento projetados com precisão garantem o alinhamento perfeito com os acessórios durante o processamento, aumentando a precisão e o rendimento. Feito de materiais lisos e inertes, o barco wafer evita contaminação, absorve vibrações e protege os wafers durante o transporte.

Barco Wafer Contínuo-3



Nossa oferta de instalações de fabricação de última geração:
• Carbonetos de silício recristalizados e CVD de ultra-alta pureza
• Tecnologias avançadas de conformação e fundição
• Usinagem CNC de extrema precisão
• Capacidades de disparo em alta temperatura
• Tecnologias de revestimento de plasma
• Processos avançados de limpeza

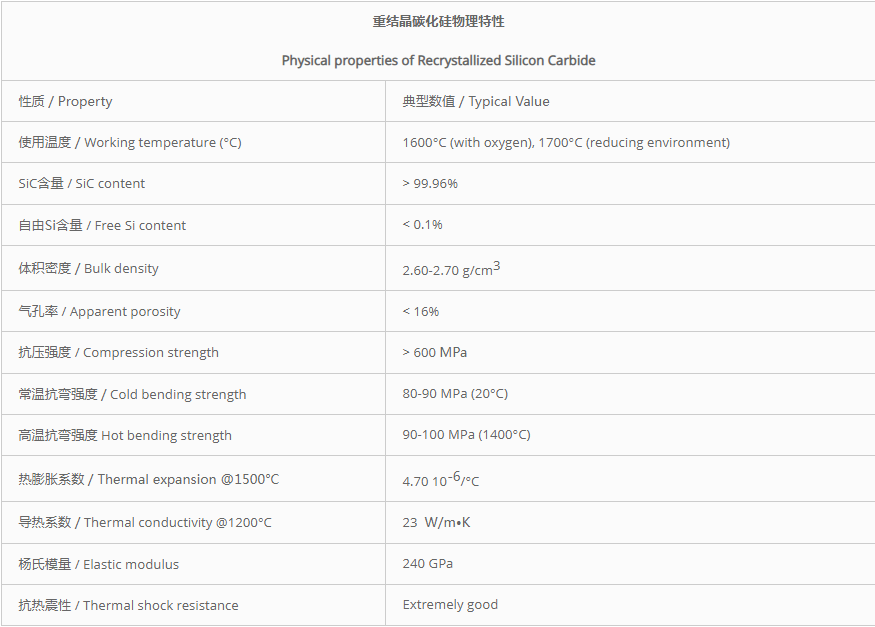

Propriedades físicas básicas do Horizontal Bolacha de SiC Operadora :





Pesquisa e desenvolvimento de materiais avançados
A energia VET continua a fazer investimentos significativos em pesquisa e desenvolvimento para desenvolver materiais de próxima geração para os desafios críticos enfrentados pelas indústrias de semicondutores e de fabricação solar.



Como fabricante e fornecedor líder de materiais de revestimento avançados na indústria de semicondutores da China, a VeT Energy está comprometida em fornecer aos clientes diversas tecnologias avançadas e soluções de produtos personalizadas. Esperamos sinceramente nos tornar seu parceiro de longo prazo na China .
